电子元器件是电子元件和电小型的机器、仪器的组成部分,其本身常由若干零件构成,可以在同类产品中通用,常指电器、无线电、仪表等工业的某些零件,如电容、晶体管、游丝、发条等子器件的总称,常见的有二极管等。那么 header 是什么元件呢?

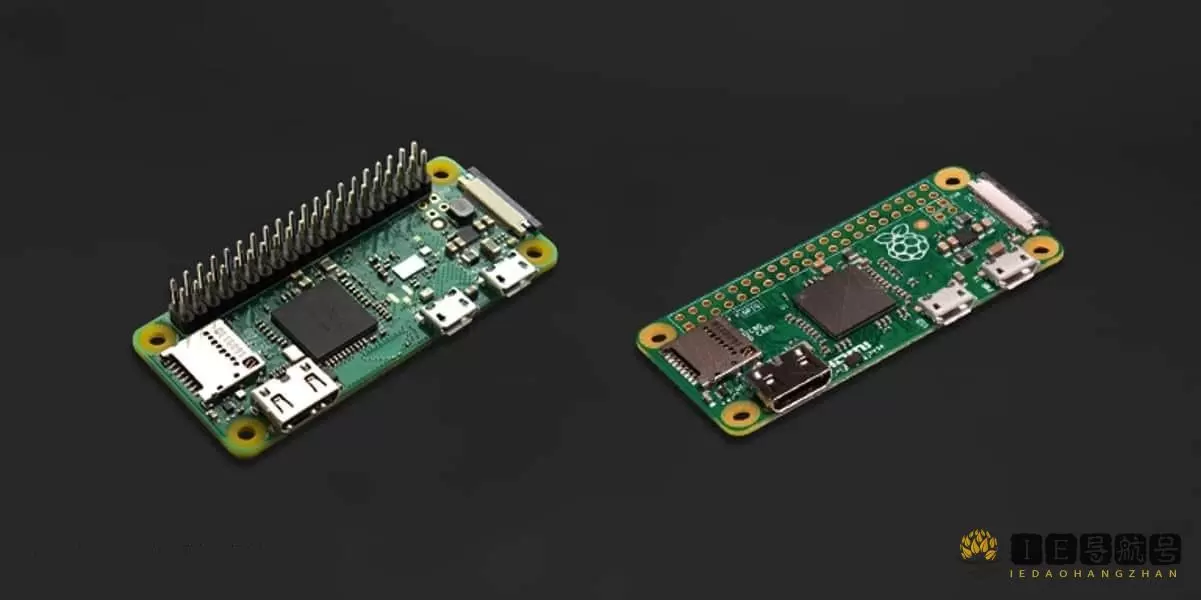

header 是什么元件
header 是插针连接器元件。
元器件 header 连接器是用以完成电路或电子机器等相互间电器连接之元件成为连接器也就是两者之间的桥梁。接插件是连接电子线路的定位接头,有插件和接件构成,一般状态是可以完全分离的。
即连接两个有源器件的器件,传输电流或信号用。接插件与开关的本质区别在于前者只有插入拔除两种状态,而开关可以在本体上实现电路的转换。接插件的接触对存在固定的对应关系,因此,接插件也可以叫连接器。
header 是在电路中一般表示插针连接器,如果 Header 后直接跟数字 x ,则表示该连接器有 x 列插针,如果 Header 后不仅有数字 x 还有数字 2 ,则表示该连接器为双排 x 列插针。如果 Header 最后一位是字母 H,则表示该排针为 90°转角插针。根据命名规则,Header9 为单排 9 列插针。
header、con、PIN 三种接口有什么区别
header 和 pin 都是插头,原理图只是示意图,可以随便选择,只要连线正确就行,关键是在画 PCB 时封装一定要对,PCB 板上放的都是插座,和插头配套的。
con 是连接器,金属部分一般为针形的,而且金属部分一般外露出来,如排针。
其他元件:socket 插座、COAX 同轴电缆、DB 并行插口、SW-PB 开关、SW-PB 按钮。
